Автоматика для распашных ворот AN-Motors
h3>ASW автоматика для распашных ворот

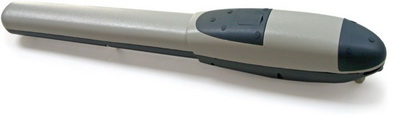

Приводы серии ASW (линейного типа) Комплекты серии ASW/KIT ASW5000/KIT- Предназначен для автоматизации распашных ворот со створкой весом до 500 кг и шириной до 5 метров. Комплект состоит из двух электромеханических приводов линейного типа и внешнего блока управления. Приводы и блок управления также поставляются отдельно - для автоматизации одностворчатых ворот. Это практичный и надежный привод для автоматизации распашных ворот. А также удобство настройки и управления, ручная механическая разблокировка.
Комплектность:
- Привод линейного типа - 2 шт.
- Внешний блок управления CUSD-1 со встроенным радиоприемником - 1 шт.
- Руководство по монтажу и эксплуатации - 1 шт.
- Универсальный монтажный набор - согласно руководству по монтажу и эксплуатации
Особенности
- Защитные механические ограничители хода
- Широкие функциональные возможности
- Индикация настройки команд с помощью дисплея на блоке управления
- Встроенная система обнаружения препятствий
- Встроенная система радиоуправления с динамическим кодом, защищающим от несанкционированного доступа
- Оптимальная комплектация
- Для одно - и двухстворчатых ворот с открытием наружу или внутрь
Технические характеристики:
| ASW5000 | |
| Максимальное тяговое усилие | 3000 Н |
| Максимальный вес створки | 500 кг |
| Максимальная ширина створки | 5 м |
| Максимальная линейная скорость ворот | 15 мм/с |
| Максимальный ход S | 480 мм |
| Интенсивность использования (ED) | 25% (S3) |
| Питание | 230В (±10%) / 50 Гц |
| Потребляемая мощность | 150 Вт |
| Питание дополнительных устройств (аксессуаров) | 24 В постоянного тока / 300 мА |
| Степень защиты оболочки привода и блока управления | IP54 |
| Диапазон рабочих температур | -20°С ... +50°С |
| Габаритные размеры привода | 1038x112x110мм |
| Габаритные размеры блока управления | 210x266x75мм |
| Вес привода | 11кг |
| Вес блока управления | 1,2кг |
Функциональность:
- Выбор режима работы:
- ручной
- полуавтоматический
- автоматический
- автоматический и всегда закрыто
- Выбор типа ворот:
- одностворчатые
- двухстворчатые
- Настройка времени работы
- Настройка частичного открытия (режим «калитка»)
- Настройка времени паузы до автоматического закрытия
- Функция задержки начала движения
- Функция «фототест»
- Настройка ограничения усилия
- Настройка времени задержки открытия и закрытия створок относительно друг друга
- Настройка работы электрозамка
- Настройка логики работы устройств управления и безопасности
- Возврат к исходным (заводским) настройкам
- Количество записываемых пультов радиоуправления - 60 шт.
ASW автоматика для распашных ворот (рычажного типа)

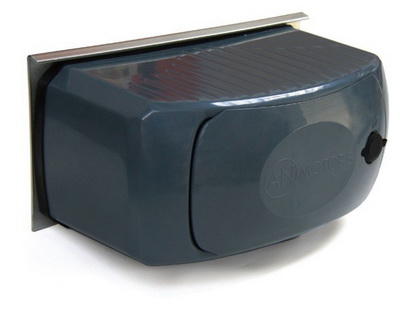

Приводы серии ASW (рычажного типа) Комплекты серии ASW/KIT ASW4000/KIT - Предназначен для автоматизации распашных ворот и калиток со створкой весом до 400 кг и шириной до 4 метров. Комплект состоит из двух электромеханических приводов рычажного типа и внешнего блока управления. Приводы и блок управления также поставляются отдельно - для автоматизации одностворчатых ворот.
Комплектность
- Привод - 2 шт.
- Внешний блок управления CUSD-1 со встроенным радиоприемником - 1 шт.
- Руководство по монтажу и эксплуатации - 1 шт.
- Универсальный монтажный набор - согласно руководству по монтажу и эксплуатации
Особенности
- Удобство настройки и управления
- Ручная механическая разблокировка
- Широкие функциональные возможности
- Индикация настройки команд с помощью дисплея на блоке управления
- Встроенная система обнаружения препятствий
- Встроенная система радиоуправления с динамическим кодом, защищающим от несанкционированного доступа
- Оптимальная комплектация
- Для одно- и двухстворчатых ворот с открытием наружу или внутрь
Технические характеристики:
| ASW4000 | |
| Максимальный крутящий момент | 320 Нм |
| Максимальная частота вращения | 1,3 об/мин |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 4 м |
| Интенсивность использования (ED) | 25% (S3) |
| Питание | 230В (±10%) / 50 Гц |
| Потребляемая мощность | 120 Вт |
| Питание дополнительных устройств (аксессуаров) | 24 В постоянного тока / 300 мА |
| Степень защиты оболочки привода и блока управления | IP54 |
| Диапазон рабочих температур | -20°С ... +50°С |
| Габаритные размеры привода | 340x168x190мм |
| Габаритные размеры блока управления | 210x266x75мм |
| Вес привода | 10кг |
| Вес блока управления | 1,2кг |
Функциональность:
- Выбор режима работы:
- ручной
- полуавтоматический
- автоматический
- автоматический и всегда закрыто
- Выбор типа ворот:
- одностворчатые
- двухстворчатые
- Настройка времени работы
- Настройка частичного открытия (режим «калитка»)
- Настройка времени паузы до автоматического закрытия
- Функция задержки начала движения
- Функция «фототест»
- Настройка ограничения усилия
- Настройка времени задержки открытия и закрытия створок относительно друг друга
- Настройка работы электрозамка
- Настройка логики работы устройств управления и безопасности
- Возврат к исходным (заводским) настройкам
- Количество записываемых пультов радиоуправления - 60 шт.
