Автоматика для промышленных ворот AN-Motors

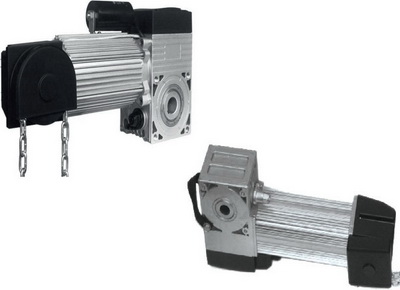

Приводы серии ASI - Электромеханические приводы вального типа серии ASI с внешним электронным блоком управления предназначены для автоматизации сбалансированных секционных промышленных ворот площадью до 30 м2. Серия ASI – мощные приводы, гарантирующие стабильную и безотказную работу. Максимальное удобство эксплуатации и обслуживания обеспечено возможностью разблокировки привода и наличием цепи аварийного управления.
Особенности:
- Вертикальное или горизонтальное рабочее положение привода
- Самоблокирующийся редуктор
- Ручная механическая разблокировка
- Аварийное ручное управления с помощью цепи
- Защита электродвигателя от перегрева
- Надежное позиционирование конечных положений благодаря электромеханическим выключателям
- Кнопки управления на корпусе блока
- Широкие функциональные возможности блока управления
- Оптимальная комплектация
Комплект поставки:
- Привод с цепью ручного аварийного управления и набором кабелей подключения*
- для ASI50KIT ASI50 - 1 шт.
- для ASI100KIT ASI100 - 1 шт.
- Внешний блок управления:
- для ASI50KIT CUID-230 (со встроенным радиоприемником) - 1 шт.
- для ASI100KIT CUID-400 (со встроенным радиоприемником) - 1 шт.
- Руководство по монтажу и эксплуатации – 1 шт.
- Универсальный монтажный набор - согласно руководству по монтажу и эксплуатации
Функциональность:
Выбор режима работы:
- ручной
- полуавтоматический 1 (пошаговый режим)
- полуавтоматический 2
- автоматический
- Настройка времени работы
- Настройка времени паузы до автоматического закрытия
- Выбор типа датчика «чувствительной кромки безопасности»:
- оптоэлектронный (оптосенсоры)
- резистивный
- Функция предварительного включения проблесковой лампы до начала движения
- Функция «Фототест»
- Возврат к исходным (заводским) настройкам
- Количество записываемых пультов радиоуправления — 20шт.
Технические характеристики:
| ASI50KIT | ASI100KIT | |
| Крутящий момент | 50 Н^м | 100 Н^м |
| Максимальный вес ворот | 260 кг | 500 кг |
| Максимальная площадь ворот ** | 18 м2 | 30 м2 |
| Частота вращения выходного вала | 24 об/мин | |
| Максимальное количество оборотов выходного вала | 14 оборотов | 30 оборотов |
| Интенсивность использования (ED) | 25% (S3) | 60% (S3) |
| Питание | 230 В (±10%) / 50 Гц | 400 В (±10%) / 50 Гц |
| Электродвигатель | 230 В 1~ | 400 В 3~ |
| Мощность электродвигателя | 450 Вт | 750Вт |
| Потребляемый ток привода | 3,3 А | 2,1 А |
| Питание дополнительных устройств (аксессуаров) | 24В постоянного тока / 250мА | 24В постоянного тока / 200мА |
| Степень защиты оболочки привода | IP43 | |
| Степень защиты оболочки блока управления | IP54 | |
| Диапазон рабочих температур | -20 ...+50 °С | |
| Габаритные размеры привода | 400x155x215 мм | 475x140x235 мм |
| Габаритные размеры блока управления | 168x245x72 мм | |
| Вес привода | 17 кг | 20 кг |
| Вес блока управления | 1 кг | 1,2 кг |
Стандартный комплект поставки предназначен для установки привода на вал ворот на высоте до 6 метров. ** Для сбалансированных секционных ворот Алютех.
